Гидравлическая система навесног механизма DW120B, BM

Описание товара

Гидравлическая система навесног механизма DW120B, BM

☎

☎

Комплект для установки гидрооборудования на тракторы DW-120B и их модификаций.
В комплект входит:

Бак гидравлический
Предназначен для питания гидросистемы навески (НШ, распределитель, гидроцилиндр). Используется гидравлическое масло.

Устанавливается за спинкой сиденья тракториста.

Цилиндр гидравлический
Предназначен для подъема / опускания навесного оборудования

Устанавливается вместо центрального винта навески трактора

Насос-распределитель
Предназначен для нагнетания и распределения потоков масла

Соединяется через муфту соединительную поз. 14 с приводом поз. 20 с помощью болтов М8х25 с гроверами D8 — 4 шт.

Болты М8х25 — 4 шт. в комплект не входят

Шкив ведомый
Предназначен для передачи крутящего момента через ремни от приводного вала коробки на насос НШ

Устанавливается на привод поз. 20 со шпонкой поз. 6

Шкив ведущий
Предназначен для передачи крутящего момента через ремни от приводного вала коробки на ведомый шкив

Устанавливается на приводной вал раздаточной коробки со шпонкой поз. 6

Шпонка
Предназначена для жесткой сцепки валов со шкивами

Шпонки одинаковые

Устанавливаются на вал привода НШ и выходной вал раздаточной коробки (2 шт)

Ремень 800 мм.
Предназначены для передачи крутящего момента через приводные шкивы

Устанавливаются на приводные шкивы (2 шт)

Маслопроводы высокого давления
Предназначены для подачи масла под давлением на гидроцилиндр управления навеской

Подсоединяются к соответствующим выводам гидроцилиндра и распределителя (2 шт).

Маслопроводы низкого давления
Предназначены для подачи масла с гидробака к насосу НШ и отвода масла в гидробак (обратка).

После установки гидробака и насоса-распределителя на места замерить расстояния от патрубков гидробака к штуцерам поз. 21 и разрезать на 2 части с некоторым запасом (55 см)

Хомут
Устанавливаются на маслопроводы низкого давления с обеих сторон и обеспечивают герметичность соединения (4 шт)

Шайба уплотнительная 16
Предназначены для герметизации соединения с штуцерами

Устанавливаются на штуцеры поз. 18

Шайба уплотнительная 18
Предназначены для герметизации соединения с штуцерами

Устанавливаются на штуцеры поз. 19 и 21

Рычаг гидрораспределителя
Предназначен для включения / выключения гидроцилиндра на подъем / опускание

Устанавливается в пазы штоков гидрораспределителя, крепится на пальцы и фиксируется штифтами.

Муфта соеденительная
Предназначена для соединения насоса шестеренного (НШ) с приводом

Устанавливается между НШ и приводом

Палец + шплинт (для рычага распределителя)
Предназначены для крепления рычага гидрораспределителя к штоку управления

Устанавливается в штоки управления гидрораспределителем 2+2

Крышка гидробака с сетчатым фильтром
Для герметизации горловины гидробака

Устанавливается на горловину гидробака

Крепление
Предназначено для крепления приводного узла (насоса-распределитель + привод + шкив ведомый) к кронштейнам сидения водителя

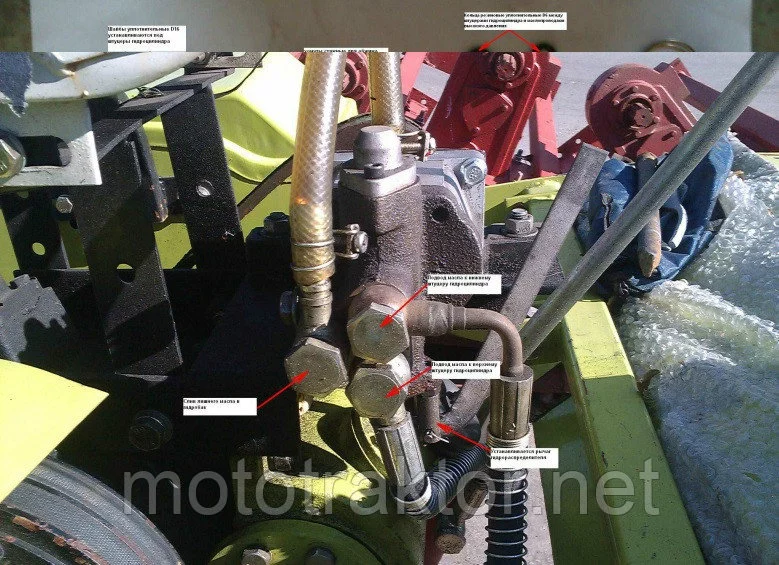

Устанавливается сзади под сидением водителя (смотри фото).

Штуцер гидроцилиндра
Отличие — с обеих концов резьба М16

Устанавливаются с шайбами уплотнительными поз. 11 в посадочные отверстия гидроцилиндра 2 шт

Штуцер распределителя
Отличие — резьба М18 и М16

Устанавливаются с шайбами уплотнительными поз. 12 в выходные отверстия гидрораспределителя.

Привод НШ
Предназначен для соединения насоса-распределителя с приводным валом раздаточной коробки трактора

Крепится к насосу-распределителю 4-мя болтами М8х25 с гроверами (в комплект на входят)

Крепится к креплению поз. 17 двумя болтами М18х25 (в комплект на входят).

Штуцер
Отличие — резьба М18 и гладкая поверхность с утолщением в конце

Устанавливаются с шайбами уплотнительными поз. 12 в подающее отверстие насоса (НШ) и сливное отверстие гидрораспределителя
