Веткоизмельчитель дровокол под бензиновый двигатель

Описание товара

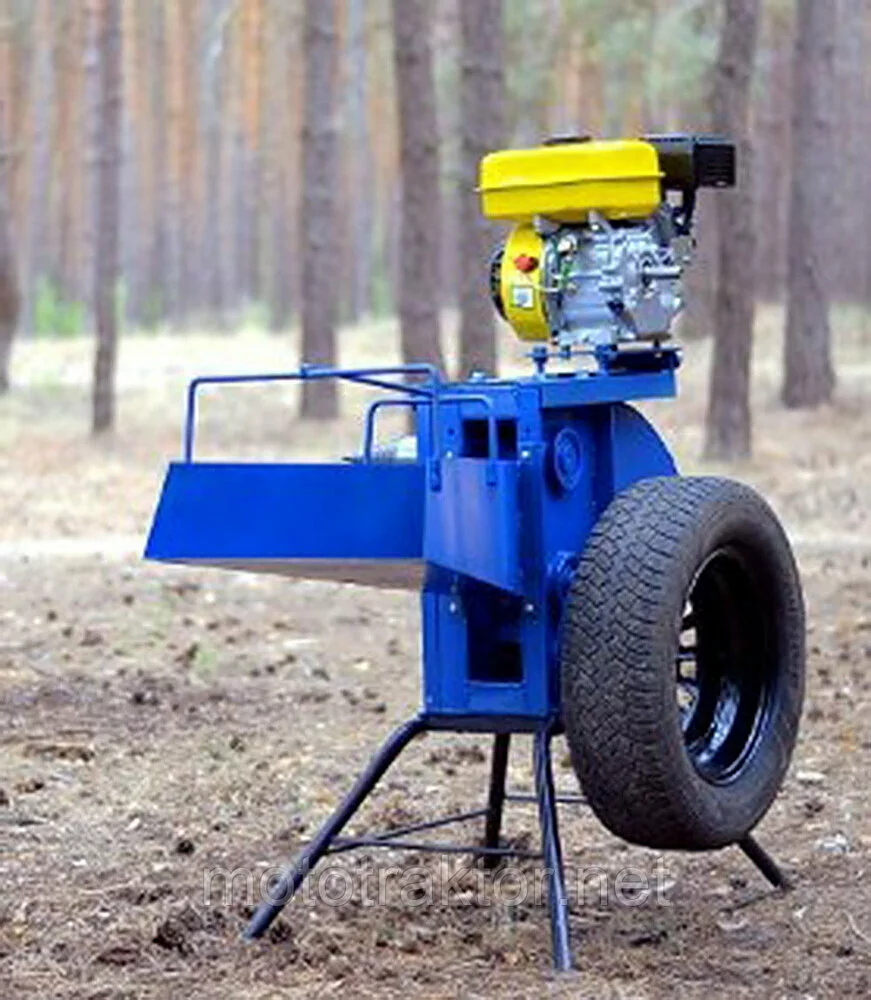

Веткоизмельчитель под бензиновый двигатель

☎ +380506716973

☎ +380676496338

Viber

Измельчитель веток с приводом от бензинового двигателя ДР11 предназначен для рубки веток диаметром до 50 мм на отрезки по 100 - 120 мм. Рубочное устройство измельчителя приводится в действие при помощи бензинового двигателя мощностью от 6,5 л.с.
Особенности конструкции:
Основной узел измельчителя — сердцевина. Корпус сердцевины изготовлен из стального уголка 40*5 мм и пластин листовой стали толщиной 5 мм. В корпусе расположен шестерёночный редуктор (коэффициент редукции 4,875) обеспечивающий передачу вращающего момента с первичного вала на рубочное устройство.
Механизм сердцевины имеет 3-х вальную систему. На нижний (первичный) вал установлен ведомый шкив, а на среднем и верхнем валах установлены 8 ножей (по 4 ножа на каждом валу).
Шестерни измельчителя веток изготовлены из стали марки 45. Приводная шестерня имеет 16 зубов, две вторичные по 78 зубов. Шестерни и валы проходят термическую обработку (твёрдость HR= 45 - 52). Модуль зуба шестерен 2,5.
Бензиновый двигатель устанавливается на измельчитель через крепёжную пластину. Пластина закреплена к корпусу измельчителя на шарнирные петли, которые обеспечивают возможность регулировки силы натяжения приводного ремня.
Принцип действия измельчителя веток:

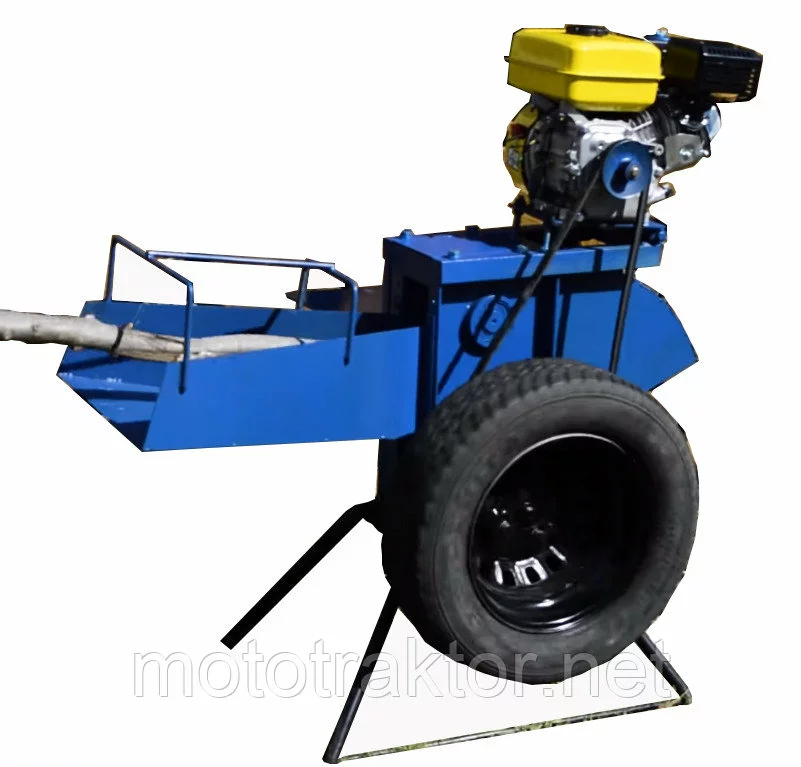

Крутящий момент с бензинового двигателя передаётся на ведомый шкив, который через шестерёночную передачу передаёт вращение на средний и верхний вал, вращающиеся в противоположных направлениях. Ветки подаются в рубочное устройство через бункер загрузки и выбрасываются наружу через бункер выгрузки. К нижней части корпуса измельчителя веток приварены четыре ножки, обеспечивающие устойчивость изделию.
Таблица 1. Характеристики валов:

Вал

Диаметр

Подшипник

Марка стали

Нижний (вал-шестерня)

Ø30мм

206-2шт.

Сталь 45

Средний

Ø40мм

208-2шт.

Сталь 45

Верхний

Ø45мм

208-1шт, 209-1 шт.

Сталь 45

Для ровной работы измельчителя веток на ведомый шкив требуется установить маховик. В качестве маховика нужно использовать сбалансированное колесо от автомобиля «Жигули». (в комплект не входит)
Качественную и надёжную рубку веток обеспечивают ножи изготовленные из конструкционной стали 45, которая обладает необходимыми физическими свойствами, хорошо «держит» режущую кромку и имеет хорошую стойкостью к механическим нагрузкам. В измельчители ДР11 установлены ножи с двухсторонней заточкой, режущие кромки ножей сходятся встык — этот вариант лучше всего подходит для измельчения сырых веток. Ножи не проходят термообработку!
Стандартная комплектация:
Сердцевина, тумба, бункер выгрузки, бункер загрузки, шкив со ступицей под колесо, ремень В-1950.
Дополнительная комплектация:

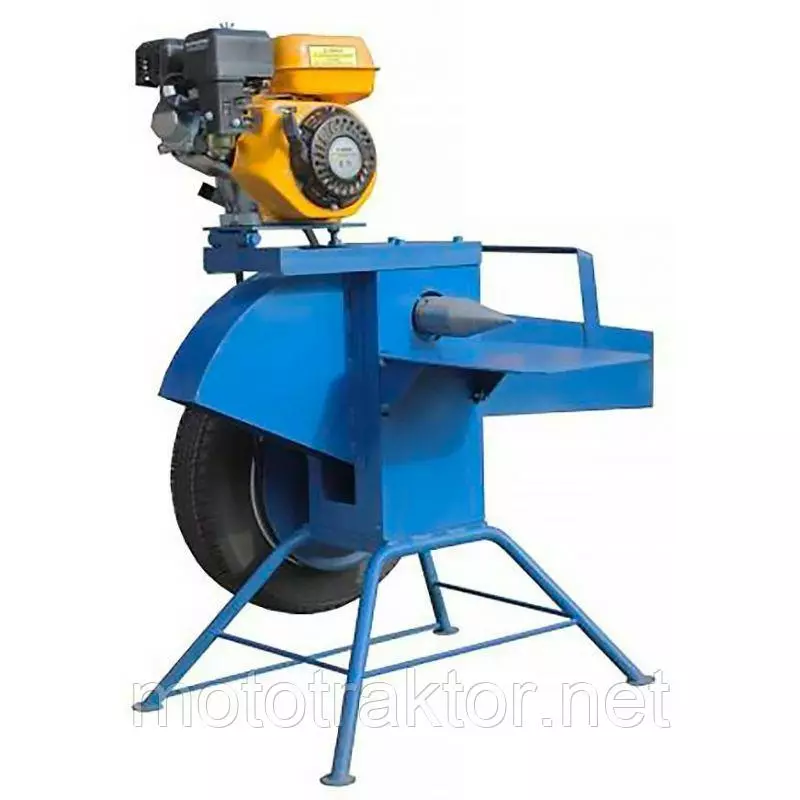

Столик и конус для колки дров в комплекте.
Технические параметры:

габаритные размеры (без двигателя): 1070 мм * 930 мм * 630 мм.
вес: 85 кг.
